Installer ou remplacer un chauffe-eau ne consiste pas à raccorder un ballon entre deux tuyaux. L’appareil concentre de l’eau sous pression, une alimentation électrique et, dans le cas d’un modèle thermodynamique, une circulation d’air avec production de condensats. Un montage imprécis peut provoquer une fuite lente, une surconsommation, un inconfort d’usage ou un risque électrique. À l’inverse, un schéma d’installation chauffe-eau bien préparé permet d’anticiper les contraintes avant de percer, de raccorder ou de remettre l’alimentation.
Dans une rénovation, le ballon est souvent choisi en dernier, une fois les pièces redistribuées et les réseaux déjà présents. C’est pourtant un équipement qui demande de la place, un support fiable, une évacuation et un accès durable pour l’entretien. Léa et Thomas, qui réaménagent une buanderie attenante à leur garage, avaient prévu un chauffe-eau thermodynamique dans un angle étroit. Sur le plan initial, l’appareil semblait tenir. Mais la porte coupait la reprise d’air et aucune évacuation de condensats n’était disponible. Déplacer légèrement l’équipement et organiser les réseaux avant la pose a évité un chantier correctif coûteux. Une installation cohérente se conçoit d’abord autour des usages, de la sécurité et de la maintenance.
En bref
- Le réseau hydraulique doit comprendre l’arrivée d’eau froide, une vanne d’arrêt, un groupe de sécurité, son évacuation et la sortie d’eau chaude.
- Le circuit électrique doit être dédié, protégé et relié à une terre effective, avec vérification de l’absence de tension avant toute intervention.
- Le ballon rempli pèse lourd : le mur, le sol ou le trépied doivent être adaptés à la charge réelle en eau.
- Un chauffe-eau thermodynamique ajoute les contraintes d’air, de bruit, de ventilation et d’évacuation des condensats.
- La mise en eau précède toujours la mise sous tension, afin de ne pas détériorer la résistance d’un appareil électrique.
Schéma d’installation chauffe-eau : comprendre les réseaux avant le raccordement
Un schéma d’installation chauffe-eau devient beaucoup plus lisible lorsqu’il est séparé en trois ensembles : l’eau, l’électricité et, selon la technologie choisie, l’air. Ces circuits se rencontrent autour du ballon, mais ne remplissent pas la même fonction. Les confondre conduit souvent à placer l’appareil sans prévoir l’accès au groupe de sécurité, à oublier l’évacuation ou à tirer une alimentation depuis une prise existante. Cette logique d’improvisation fragilise l’installation dès le départ.
Le trajet de l’eau commence avec l’arrivée d’eau froide sanitaire. Elle passe normalement par une vanne d’arrêt locale, puis par le groupe de sécurité avant d’entrer dans la cuve. Cette vanne permet d’isoler le ballon sans priver toute la maison d’eau. Elle est particulièrement utile pour changer un organe, faire une vidange ou identifier l’origine d’un écoulement. Elle doit donc rester visible et facile à manœuvrer.
Lorsque l’eau chauffe, elle se dilate. Comme la cuve est fermée, la pression augmente naturellement. Le groupe de sécurité évacue alors une faible quantité d’eau afin de protéger le réservoir. Un goutte-à -goutte au cours de la chauffe peut être normal. En revanche, un écoulement permanent mérite une vérification : pression excessive du réseau, groupe encrassé, défaut d’étanchéité ou évacuation obstruée sont des hypothèses courantes.
La sortie d’eau chaude se situe habituellement en partie haute du ballon. Elle alimente les robinets, la douche et les autres points de puisage. Son cheminement mérite autant d’attention que l’arrivée froide. Une canalisation longue, installée dans un volume non chauffé et non isolée, entraîne une attente au robinet. Cette attente gaspille de l’eau et dégrade le confort. Dans une maison de plain-pied, rapprocher le chauffe-eau de la salle d’eau peut parfois être plus pertinent que de choisir un appareil plus grand.
| Élément du schéma | Fonction principale | Point de contrôle |
|---|---|---|
| Vanne d’arrêt | Isoler le chauffe-eau | Accessible sans démontage |
| Groupe de sécurité | Éviter la surpression dans la cuve | Évacuation libre et raccordée |
| Raccord diélectrique | Limiter la corrosion entre métaux | Compatible avec les matériaux utilisés |
| Sortie d’eau chaude | Distribuer l’eau sanitaire | Longueur et isolation des tubes |
| Alimentation dédiée | Assurer la chauffe en sécurité | Protection, terre et raccordement au tableau |
Le raccord diélectrique est parfois considéré comme une pièce secondaire. Il protège pourtant les raccords lorsqu’il existe une association de métaux différents. Cette précaution limite les phénomènes électrochimiques susceptibles d’accélérer la corrosion. Avant de choisir les composants, il est utile de consulter les principes d’un raccord diélectrique de chauffe-eau afin de ne pas réduire cette pièce à un simple accessoire.
Le troisième réseau concerne les équipements thermodynamiques. L’air est prélevé, refroidi puis rejeté, tandis que l’humidité condensée doit être évacuée. Sur un schéma, l’absence de flèche d’air ou de tube de condensats signale souvent un projet incomplet. Dans la buanderie de Léa et Thomas, c’est ce contrôle visuel qui a révélé que la porte ouverte risquait d’entraver la circulation prévue par le constructeur.
Un schéma utile n’est pas un dessin décoratif : il rend visibles les futures opérations de contrôle, d’entretien et de réparation.

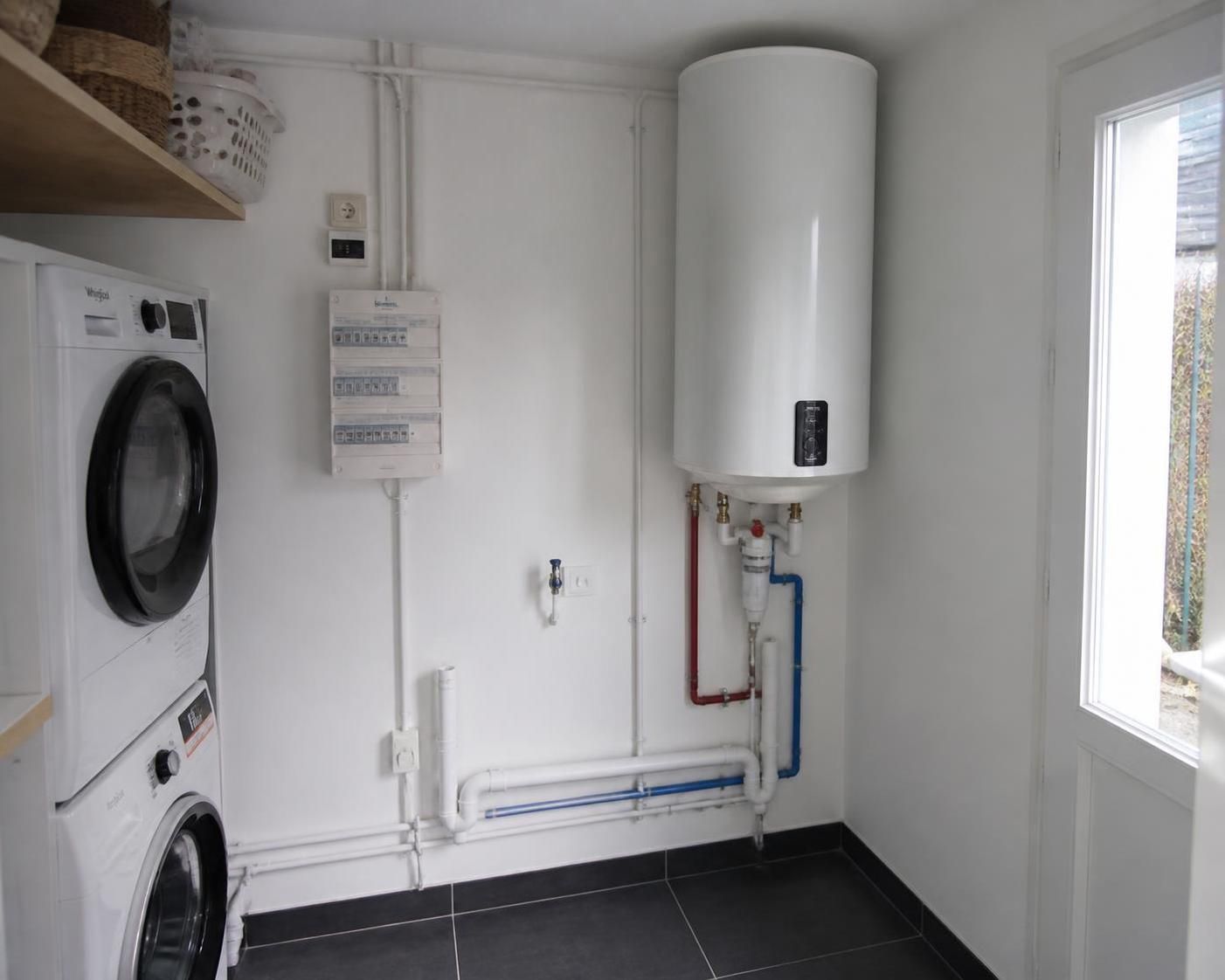

Raccordement chauffe-eau électrique : fixation, plomberie et alimentation sécurisée
Le chauffe-eau électrique demeure une solution courante dans les logements existants. Son principe est simple, mais sa pose demande une méthode stricte. L’appareil doit être solidement fixé ou posé, raccordé à l’eau avec des éléments adaptés, rempli complètement puis alimenté par un circuit électrique prévu à cet effet. Modifier cet ordre expose à des erreurs faciles à éviter.
Préparer l’emplacement et vérifier la portance du support
Un ballon rempli représente une charge importante. La fixation ne dépend donc pas seulement de la taille des vis. Il faut connaître la nature du support : béton, brique pleine, parpaing, mur ancien fragilisé, cloison alvéolaire ou plaque de plâtre. Une cloison légère ne peut pas recevoir seule une cuve de grande capacité. Dans ce cas, un trépied, un renfort structurel ou une implantation au sol constituent des solutions plus raisonnables.
Avant de percer, il convient de contrôler l’aplomb, la place occupée par les tuyaux et la possibilité de déposer certains éléments plus tard. Un chauffe-eau enfermé dans un placard sans trappe transforme un entretien banal en intervention lourde. L’espace nécessaire dépend du modèle, mais l’idée reste constante : le groupe de sécurité, les raccords et le capot technique doivent rester accessibles.
Le local doit aussi être hors gel et relativement proche des usages. Placer le ballon dans un garage très éloigné est parfois pratique pour le chantier, mais moins cohérent pour l’habitat. Les longues canalisations augmentent les pertes thermiques et allongent le temps d’attente. Isoler les tubes visibles et rapprocher l’appareil des salles d’eau sont souvent des mesures plus efficaces qu’un équipement surdimensionné.
Respecter l’ordre de raccordement du ballon électrique
Une fois la fixation contrôlée, le raccordement hydraulique peut commencer. L’eau froide est connectée au groupe de sécurité en respectant son sens de montage. La sortie d’eau chaude est ensuite raccordée à la distribution. Les tubes en cuivre, PER ou multicouche doivent être compatibles avec les raccords et correctement maintenus. Aucun tube ne doit exercer de contrainte sur un filetage ou porter le poids d’une canalisation mal fixée.
- Couper le courant au tableau et vérifier réellement l’absence de tension.
- Installer le ballon sur un mur, un sol ou un trépied adapté à sa charge.
- Poser la vanne d’arrêt, le groupe de sécurité et l’évacuation avec siphon.
- Raccorder l’arrivée d’eau froide et la sortie d’eau chaude.
- Ouvrir l’eau froide et un robinet d’eau chaude afin de remplir et purger la cuve.
- Contrôler chaque raccord avant de remettre l’alimentation électrique.
- Mettre l’appareil en service et observer son premier cycle de chauffe.
La cuve doit être pleine avant toute mise sous tension. Tant que l’air n’est pas évacué et qu’un débit régulier ne sort pas du robinet d’eau chaude laissé ouvert, la résistance ne doit pas être alimentée. Une résistance chauffée à sec peut être détériorée très rapidement. Cette erreur, fréquente lors d’un remplacement rapide, entraîne une panne immédiate alors que le matériel est neuf.
L’alimentation doit partir d’un circuit dédié au tableau électrique. La protection, la section des conducteurs et le mode de commande doivent correspondre à la puissance de l’appareil et aux prescriptions de son fabricant. La terre n’est pas une formalité : elle participe directement à la protection des occupants. Une installation ancienne, modifiée plusieurs fois, demande souvent un contrôle approfondi avant le raccordement d’un nouvel équipement.
Un contacteur heures creuses peut programmer la chauffe selon le contrat électrique. La marche forcée reste utile en cas de besoin ponctuel, par exemple après une consommation inhabituelle. Elle ne doit pas compenser un ballon mal dimensionné ou un réglage inadapté. Les situations où ce mode est pertinent sont expliquées dans ce guide consacré à la marche forcée du chauffe-eau.
Un raccordement propre est celui qui peut être inspecté, isolé et réparé sans démolir le local autour du ballon.
Schéma chauffe-eau thermodynamique : air, condensats et confort acoustique
Le chauffe-eau thermodynamique produit l’eau chaude sanitaire grâce à une petite pompe à chaleur. Il prélève des calories dans l’air, puis les transfère à l’eau stockée dans la cuve. Il consomme toujours de l’électricité, mais peut réduire la consommation énergétique par rapport à un ballon électrique classique lorsque le local, le réseau aéraulique et les usages sont cohérents.
La différence majeure avec un appareil classique se voit immédiatement sur le plan d’installation. En plus des réseaux d’eau et d’électricité, il faut représenter l’entrée d’air, le rejet d’air refroidi et l’évacuation des condensats. Omettre l’un de ces éléments conduit souvent à une installation qui fonctionne, mais moins bien que prévu. La performance réelle dépend d’abord de l’environnement de l’appareil.
Choisir entre air ambiant, gaines et version split
Un modèle monobloc sur air ambiant prélève les calories dans la pièce où il est placé. Un garage, un cellier ou une buanderie peuvent convenir s’ils sont assez vastes, ventilés et protégés des températures extrêmes. Le local sera toutefois refroidi et asséché. Installer ce type de ballon dans une pièce chauffée peut déplacer une partie de la charge vers le système de chauffage de la maison.
Le modèle gainé permet de prendre l’air à l’extérieur ou dans un volume choisi, puis de le rejeter par des conduits. Cette solution apporte une souplesse intéressante, notamment dans une rénovation énergétique où le local technique est petit. Les gaines doivent rester conformes aux préconisations du fabricant : diamètre, longueur, nombre de coudes et implantation des grilles ont une influence directe sur le bruit et le rendement.
La version split sépare le ballon intérieur d’une unité extérieure. Elle peut éloigner une partie du bruit des pièces de vie et éviter de refroidir un local intérieur. En revanche, les liaisons frigorifiques et la mise en service relèvent d’une compétence professionnelle spécifique. Ce système ne doit pas être traité comme un simple ballon électrique avec une unité extérieure ajoutée.
| Configuration | Implantation adaptée | Vigilance essentielle |
|---|---|---|
| Monobloc sur air ambiant | Garage, cellier ou buanderie ventilée | Refroidissement du local |
| Monobloc gainé | Local technique relié à l’extérieur | Longueur et tracé des gaines |
| Split | Ballon intérieur et unité extérieure dégagée | Pose frigorifique par professionnel compétent |
Évacuer les condensats sans créer de désordre dans le logement
En refroidissant l’air, la pompe à chaleur produit de l’eau de condensation. Cette eau doit rejoindre une évacuation avec une pente suffisante, un siphon adapté ou une pompe de relevage lorsque l’écoulement gravitaire est impossible. La laisser tomber dans un seau est une réponse provisoire, jamais une solution durable. Pendant les périodes humides, la production de condensats augmente et le risque de débordement devient réel.
La relation avec la ventilation du logement doit aussi être étudiée. Une reprise d’air trop proche d’une bouche de VMC peut perturber les flux. Dans le projet de Léa et Thomas, la bouche initialement placée devant la reprise d’air a été déplacée vers une partie dégagée du garage. Ce changement simple a amélioré la circulation et évité que deux équipements techniques ne se concurrencent.
Le bruit mérite la même attention. Compresseur, ventilateur, vibrations des conduits et résonance d’une cloison légère peuvent gêner les pièces voisines. Des plots antivibratiles, un support stable et une distance suffisante avec une chambre permettent de préserver le confort. L’équipement le plus sobre n’est pas forcément celui qui affiche le meilleur indicateur théorique, mais celui qui conserve ses performances sans imposer de nuisance quotidienne.
Pour un chauffe-eau thermodynamique, l’air et les condensats font partie du raccordement au même titre que l’eau et l’électricité.
Dimensionnement et emplacement du chauffe-eau : adapter le volume aux usages réels
Le volume du ballon ne doit pas être défini uniquement selon le nombre d’occupants. Deux foyers de quatre personnes peuvent avoir des besoins très différents. Des douches rapides prises à des horaires espacés, une baignoire utilisée le soir, deux salles d’eau sollicitées en même temps ou le télétravail modifient la quantité d’eau chaude nécessaire. Observer les usages évite d’acheter trop petit par crainte du prix ou trop grand par crainte du manque.
Pour un chauffe-eau thermodynamique, des capacités comprises entre 150 et 200 litres sont souvent envisagées pour deux à trois personnes. Une famille de quatre personnes se situe fréquemment autour de 200 à 250 litres, tandis que les foyers plus nombreux ou habitués aux bains peuvent nécessiter 250 à 300 litres. Ces repères doivent être ajustés en fonction du profil de consommation, de la température de consigne et de la capacité de l’appareil à relancer une chauffe.
Le sous-dimensionnement entraîne une perte de confort. Il pousse à utiliser régulièrement la marche forcée et à organiser les douches autour du ballon, plutôt que l’inverse. Le surdimensionnement n’est pas plus vertueux : il augmente le coût d’achat, l’encombrement et les pertes liées au maintien d’un volume d’eau plus important. Une maison performante ne se construit pas avec des équipements excessifs, mais avec un équilibre entre besoin réel et sobriété.
Réduire les pertes avant d’augmenter le stockage
Une douche consomme plusieurs dizaines de litres selon sa durée et le débit de la robinetterie. Un bain demande bien davantage. Une douchette économe, un mitigeur bien réglé et des canalisations isolées peuvent réduire la demande sans diminuer le confort. Dans certains logements, ces actions permettent de conserver un ballon plus compact, plus facile à implanter et moins coûteux à entretenir.
La distance entre le ballon et les robinets est également déterminante. Chaque mètre de tuyau contient de l’eau qui refroidit entre deux utilisations. Dans une cuisine éloignée, ouvrir longtemps le robinet avant d’obtenir une eau chaude est un signe de réseau peu cohérent. L’emplacement doit donc être comparé non seulement à la place disponible, mais aussi aux usages quotidiens et aux pertes de distribution.
Avant l’achat, il est pertinent de relever les éléments suivants :
- le nombre réel d’occupants présents au quotidien ;
- la fréquence des bains, des douches longues et des usages simultanés ;
- la distance entre le ballon, la cuisine et les salles d’eau ;
- la température minimale du local pendant l’hiver ;
- la résistance du support et l’espace prévu pour l’entretien ;
- le niveau sonore acceptable autour d’un appareil thermodynamique ;
- la qualité de l’eau, notamment dans les secteurs calcaires.
Un guide pour choisir la dimension d’un chauffe-eau aide à traduire ces observations en capacité utile. Cette phase paraît moins spectaculaire que la pose elle-même, mais elle évite les principaux regrets après installation. Elle permet aussi de comparer honnêtement un ballon électrique, une solution thermodynamique ou une production associée au solaire.
Associer l’eau chaude à l’autoconsommation sans automatisme aveugle
En 2026, de nombreux foyers équipés de photovoltaïque cherchent à valoriser leurs surplus de production. Un chauffe-eau peut devenir un usage pilotable lorsque son fonctionnement et les protections électriques sont compatibles avec le projet. L’objectif n’est pas de chauffer l’eau à n’importe quel moment, mais d’orienter intelligemment une part de l’électricité disponible vers un besoin utile.
Cette démarche demande un dimensionnement cohérent, une régulation adaptée et une installation électrique contrôlée. Un routeur solaire peut contribuer à cette logique, en particulier lorsque la production varie au cours de la journée. Les principes de l’autoconsommation solaire avec routeur permettent de comprendre les conditions techniques avant d’ajouter un pilotage au ballon.
Le bon emplacement est celui qui combine proximité, portance, silence, accessibilité et compatibilité avec le fonctionnement choisi.
Mise en service et entretien du chauffe-eau : contrôler avant que la panne n’apparaisse
La mise en service est le moment où les erreurs discrètes deviennent visibles. Un raccord légèrement mal serré, un siphon mal positionné, une gaine qui vibre ou une alimentation instable peuvent passer inaperçus pendant la pose. Les premières heures de fonctionnement doivent donc être consacrées à l’observation, sans refermer trop vite les coffrages ni encombrer le local technique.
Pour un appareil électrique, le ballon est d’abord rempli et purgé. Un robinet d’eau chaude reste ouvert jusqu’à l’obtention d’un débit continu, sans à -coups d’air. Les raccords sont ensuite inspectés à sec, puis après quelques minutes. L’alimentation peut alors être rétablie. Il faut contrôler la tenue du disjoncteur, l’absence d’échauffement anormal près des connexions et la montée en température sur un cycle complet.
Contrôler l’eau, l’électricité et les évacuations dès le premier jour
Le groupe de sécurité peut rejeter un peu d’eau durant la chauffe. Ce phénomène traduit l’effet normal de la dilatation. En revanche, un écoulement continu hors période de chauffe doit être investigué. Une pression trop forte en amont peut justifier la présence d’un réducteur de pression. Un siphon bouché ou une évacuation mal raccordée peut, de son côté, provoquer des traces d’humidité et des remontées d’odeurs.
Sur un ballon thermodynamique, les vérifications s’élargissent. Il faut regarder si l’air circule sans obstacle, si les grilles restent dégagées, si les gaines ne vibrent pas et si les condensats s’évacuent correctement. Un tube sans pente ou une pompe de relevage mal entretenue peut créer une fuite lente, difficile à détecter derrière un appareil. Dans une buanderie, cette eau finit souvent par dégrader les plinthes, le sol ou une cloison voisine.
La température de consigne doit respecter les recommandations du fabricant et les exigences d’hygiène de l’eau. Une consigne trop basse peut créer des problèmes sanitaires. Une température excessive augmente les risques de brûlure, les pertes thermiques et l’entartrage. Un mitigeur thermostatique en sortie de ballon permet de conserver une eau stockée à une température adaptée tout en limitant la température distribuée aux robinets.
Entretenir l’installation selon la qualité de l’eau et le type d’appareil
Un contrôle visuel régulier est l’action la plus simple et souvent la plus utile. Une trace blanche sur un raccord, une corrosion près de la bride, une flaque sous le groupe de sécurité ou un bruit inhabituel ne doivent pas être banalisés. Repérés tôt, ces signaux permettent une réparation ciblée avant une fuite importante ou une panne complète.
Le groupe de sécurité peut être manœuvré périodiquement selon les consignes du fabricant, afin de vérifier qu’il n’est pas bloqué. Dans les zones où l’eau est dure, le tartre s’accumule plus vite sur la résistance et dans la cuve. Un entretien planifié, incluant selon les besoins le détartrage, le contrôle de l’anode et l’examen des joints, prolonge la durée de service de l’équipement.
Les chauffe-eau thermodynamiques exigent également que les entrées d’air, grilles et conduits restent libres. Cartons, linge séchant ou étagères posées trop près peuvent réduire les échanges aérauliques. L’appareil doit conserver son volume de fonctionnement. La sobriété énergétique passe aussi par cette discipline simple : ne pas transformer un local technique en débarras sans tenir compte des équipements qu’il abrite.
Un chauffe-eau durable n’est pas seulement bien installé : il reste observable, entretenable et compréhensible plusieurs années après la pose.
Quels éléments doivent apparaître sur un schéma d’installation de chauffe-eau ?
Le plan doit montrer l’arrivée d’eau froide, la vanne d’arrêt, le groupe de sécurité et son évacuation, la sortie d’eau chaude, ainsi que l’alimentation électrique dédiée avec terre et protections. Pour un ballon thermodynamique, il faut ajouter les entrées et sorties d’air, les gaines éventuelles et le parcours des condensats.
Pourquoi le groupe de sécurité est-il obligatoire sur un chauffe-eau ?
Pendant la chauffe, l’eau se dilate et la pression augmente dans la cuve. Le groupe de sécurité évacue une petite quantité d’eau afin de limiter cette surpression. Il doit rester accessible et être relié à une évacuation adaptée.
Peut-on installer seul un chauffe-eau thermodynamique ?
Les travaux préparatoires peuvent être envisagés par une personne expérimentée, mais le projet demande la maîtrise de la plomberie, de l’électricité, de l’air et des condensats. Pour une version split, les liaisons frigorifiques et la mise en service nécessitent l’intervention d’un professionnel compétent.
Quel local convient Ă un chauffe-eau thermodynamique ?
Un garage, une buanderie ou un cellier suffisamment vaste, accessible, hors gel et ventilé peut convenir. Il faut vérifier le bruit, la température hivernale, la circulation de l’air, l’évacuation des condensats et l’absence de conflit avec la VMC.
À quelle fréquence faut-il surveiller un chauffe-eau ?
Une inspection régulière des raccords, du groupe de sécurité et de l’évacuation est recommandée. La fréquence du détartrage dépend de la dureté de l’eau. Sur un modèle thermodynamique, les grilles, conduits et évacuations de condensats doivent aussi rester propres et dégagés.
